Krok za krokem: Montáž kuličkových výsuvů
Úvod
Kuličkové výsuvy patří mezi velmi rozšířené typy nábytkového kování a používají se u zásuvek v kuchyních, dílnách, kancelářském nábytku, komodách i technických sestavách. Jejich hlavní výhodou je pevná konstrukce, plynulý chod a možnost zvolit různé délky i nosnosti podle konkrétního použití. Aby však výsuv fungoval správně, nestačí pouze vybrat vhodný model. Stejně důležitá je i přesná a pečlivá montáž.
Při nesprávném osazení může zásuvka drhnout, naklánět se, nedovírat nebo vytvářet nadměrný odpor. Problém přitom často nevzniká v samotném výsuvu, ale v rozdílu několika milimetrů mezi pravou a levou stranou, nesprávném umístění lišty nebo nedostatečné montážní vůli. V tomto návodu si proto podrobně ukážeme montáž kuličkových výsuvů krok za krokem, od přípravy a měření až po finální kontrolu a seřízení.
Obsah článku
- Jak fungují kuličkové výsuvy
- Co si připravit před montáží
- Správné změření zásuvky a korpusu
- Rozebrání kuličkového výsuvu před montáží
- Montáž vnější části výsuvu do korpusu
- Montáž vnitřní lišty na zásuvku
- Nasazení zásuvky a první kontrola
- Jak výsuvy správně seřídit
- Nejčastější chyby při montáži
- Nosnost a délka kuličkových výsuvů
- Údržba výsuvů po montáži
- Závěr
Jak fungují kuličkové výsuvy
Kuličkový výsuv je tvořen několika kovovými profily, které se vůči sobě pohybují prostřednictvím ocelových kuliček uložených ve vodicích drahách. Právě tento princip umožňuje plynulý pohyb zásuvky a zároveň dobře přenáší zatížení. Podle konkrétního provedení může jít o částečný výsuv nebo plnovýsuv, který umožní vysunout zásuvku téměř po celé její délce.
Jedna část mechanismu se upevňuje ke korpusu nábytku a druhá přímo k zásuvce. U většiny běžných bočních kuličkových výsuvů lze vnitřní lištu oddělit pomocí uvolňovací páčky. To výrazně usnadňuje montáž, protože není nutné upevňovat celý mechanismus současně. Po dokončení montáže se jednotlivé části znovu zasunou do sebe a kuličkový mechanismus převezme vedení zásuvky.
Důležitou vlastností je také boční montáž výsuvu. Výsuvy jsou obvykle umístěné mezi bokem zásuvky a vnitřní stěnou korpusu, takže je potřeba počítat s přesnou montážní vůlí. Pokud je prostoru málo, mechanismus bude příliš sevřený. Pokud je naopak vůle příliš velká, zásuvka může mít boční pohyb a nebude vedena přesně.
Co si připravit před montáží
Před samotnou montáží je vhodné připravit si všechny potřebné nástroje a zkontrolovat jednotlivé díly. Budete potřebovat především metr nebo přesné měřidlo, tužku, úhelník, šroubovák nebo akušroubovák a vhodné šrouby. U přesnější práce se hodí také dlouhé pravítko nebo vodováha, která pomůže udržet obě strany ve stejné poloze.
Velmi důležité je před montáží zkontrolovat, zda máte správnou délku a typ zásuvkového výsuvu. Délka výsuvu by měla odpovídat hloubce zásuvky a prostoru v korpusu. Zároveň je potřeba ověřit nosnost výsuvu, protože výsuv určený pro lehkou zásuvku nebude vhodný pro těžké nářadí nebo velké zásoby v kuchyni.
Před vrtáním si také připravte samotnou zásuvku a korpus. Boky musí být rovné a konstrukce by měla být pravoúhlá. Pokud je korpus zkroucený nebo zásuvka není přesně sestavená, ani správně namontované kuličkové pojezdy nedokážou všechny nepřesnosti kompenzovat. Přesná příprava zásuvky a korpusu proto výrazně usnadní všechny další kroky.

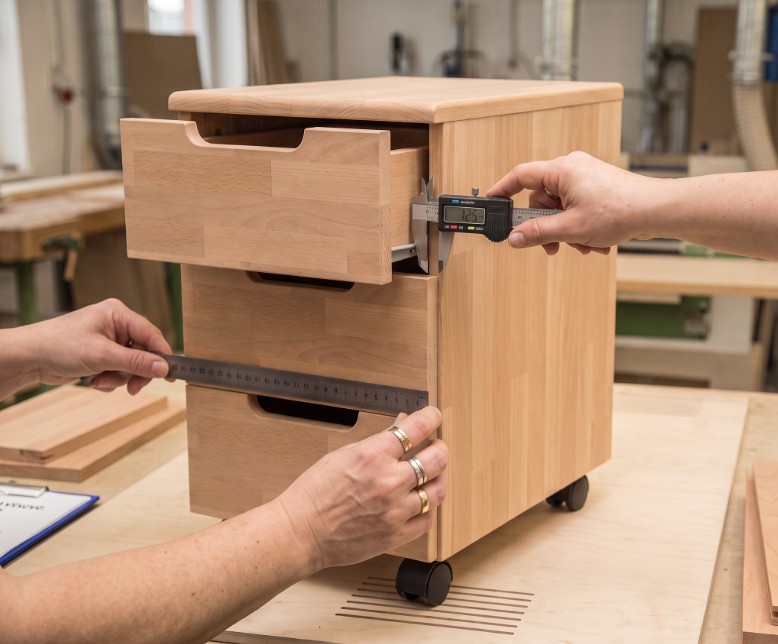

Správné změření zásuvky a korpusu
Nejdůležitější částí celé montáže je přesné měření zásuvky a korpusu. Mezi bokem zásuvky a vnitřní stěnou korpusu musí zůstat prostor odpovídající konstrukci konkrétního výsuvu. U běžných bočních kuličkových výsuvů se často počítá přibližně s 12 až 13 mm na každé straně, vždy je ale nutné vycházet z technických údajů konkrétního výrobku.
Pokud je například vnitřní šířka korpusu 500 mm a výrobce požaduje 12,5 mm prostoru pro výsuv na každé straně, měla by být vnější šířka zásuvky přibližně 475 mm. Tento rozměr je zásadní pro správný chod zásuvky. Příliš široká zásuvka bude svírat výsuvy, zatímco příliš úzká nebude mít správné vedení.
Stejně důležité je změřit hloubku zásuvky a korpusu. Výsuv nesmí být delší než prostor, který je v korpusu k dispozici. Zároveň bývá vhodné volit délku co nejbližší skutečné hloubce zásuvky, aby byl její prostor dobře využitý. Při měření je dobré zohlednit také zadní stěnu korpusu, tloušťku čela a případné další konstrukční prvky.
Rozebrání kuličkového výsuvu před montáží
U mnoha kuličkových výsuvů je možné před montáží oddělit vnitřní kolejnici od hlavního mechanismu. Výsuv nejprve vytáhněte do plné délky. Na vnitřní části bývá malá uvolňovací páčka, kterou je potřeba stisknout nebo posunout podle konkrétní konstrukce. Poté lze úzkou vnitřní lištu z mechanismu vysunout.
Tato lišta se později upevní přímo na bok zásuvky, zatímco hlavní část kuličkového výsuvu se přišroubuje ke korpusu. Oddělená montáž výsuvu je výrazně pohodlnější a umožňuje přesnější práci. Je zároveň vhodné dávat pozor na pravou a levou stranu, protože uvolňovací páčky mohou fungovat opačným směrem.
Při rozebírání není potřeba používat velkou sílu. Pokud lišta nejde uvolnit, zkontrolujte polohu páčky a zda je výsuv skutečně vysunutý do správné pozice. Násilné vytažení by mohlo poškodit mechanismus nebo vodicí části. Po oddělení si pravou a levou lištu položte k odpovídající straně zásuvky, aby se při montáži nezaměnily.
Montáž vnější části výsuvu do korpusu
Hlavní část výsuvu se montuje na vnitřní bok korpusu. Nejprve si přesně vyznačte výšku, ve které má zásuvka jezdit. Obě strany musí být ve stejné výšce a výsuvy musí být navzájem rovnoběžné. Právě zde vzniká velká část problémů při neodborné montáži, protože i malá odchylka může způsobit zhoršený pohyb zásuvky.
Pro první upevnění je vhodné využít podélné montážní otvory, pokud je konkrétní výsuv obsahuje. Ty umožňují menší posun a následné seřízení výsuvu. Šrouby nejprve neutahujte úplně napevno. Po kontrole polohy a souběžnosti je možné provést korekci a až následně upevnění dotáhnout.
Výsuv by měl být v korpusu umístěn rovně a bez křížení. Je vhodné zkontrolovat vzdálenost od přední hrany i zadní části korpusu. Pravý a levý mechanismus musí být umístěny stejně, aby zásuvka při zasouvání nevytvářela boční tlak. Přesná montáž výsuvů do korpusu je základem celého výsledku.

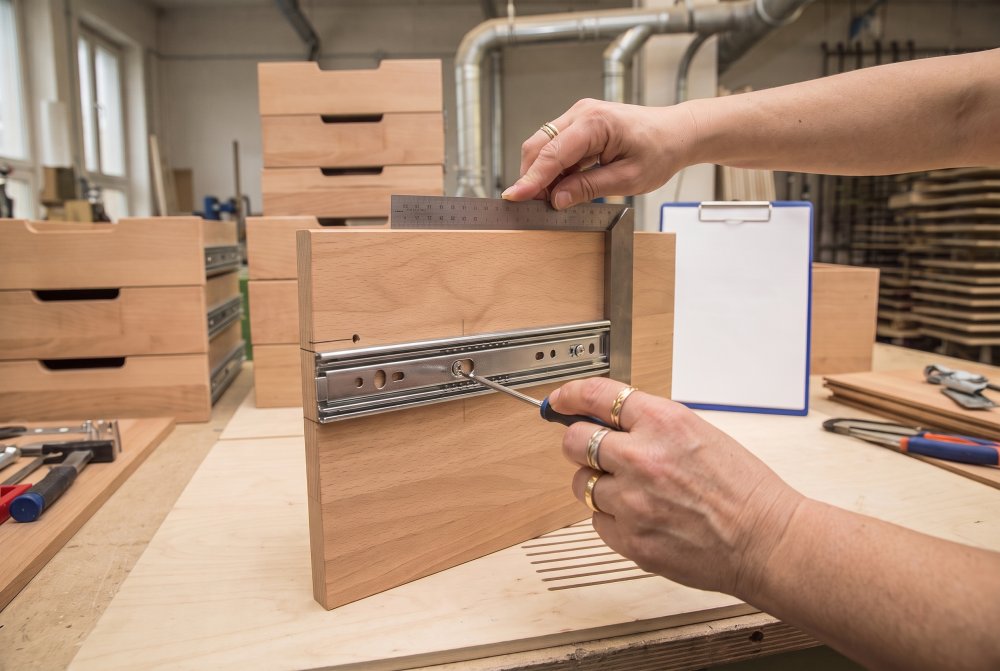

Montáž vnitřní lišty na zásuvku
Oddělená vnitřní lišta se připevňuje přímo na bok zásuvky. Její poloha musí odpovídat umístění hlavní části výsuvu v korpusu. Pokud je například hlavní výsuv namontovaný vodorovně ve spodní části prostoru zásuvky, musí být odpovídajícím způsobem umístěna i lišta na samotné zásuvce.
Obě lišty musí být upevněné ve stejné výšce a stejné vzdálenosti od přední hrany zásuvky. Při měření se vyplatí použít úhelník nebo připravenou šablonu. Pokud je jedna lišta o několik milimetrů posunutá, zásuvka může po nasazení stát nakřivo nebo se nebude správně dovírat. Přesná poloha lišt výsuvu je proto zásadní pro výslednou funkci.
Také zde je vhodné začít s menším počtem šroubů a nejprve ověřit funkčnost. Po úspěšné zkoušce lze doplnit zbývající upevňovací body. Šrouby musí být zapuštěné tak, aby jejich hlavy nepřekážely pohyblivým částem mechanismu. Správné upevnění vnitřních lišt výrazně ovlivňuje stabilitu zásuvky při každodenním používání.

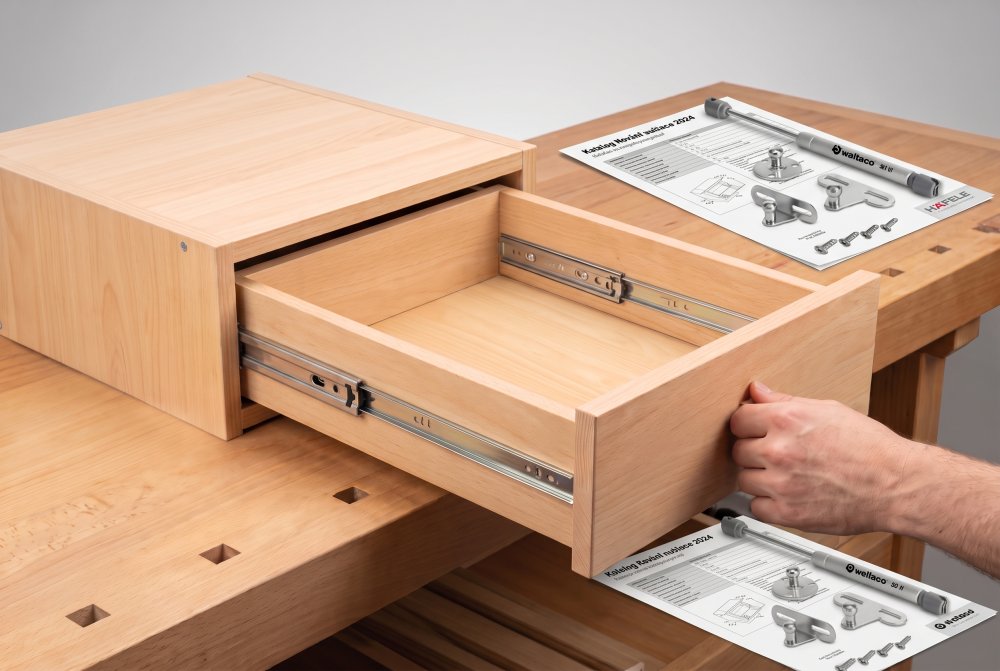

Nasazení zásuvky a první kontrola
Po upevnění všech částí lze zásuvku nasadit zpět do korpusu. Zásuvku držte rovně a obě vnitřní lišty současně zasuňte do hlavních částí výsuvu. Poté zásuvku pomalu zatlačte dovnitř. Při prvním zasunutí může být potřeba překonat mírný odpor mechanismu, ale nemělo by být nutné používat nepřiměřenou sílu.
Následně zásuvku několikrát otevřete a zavřete. Sledujte, zda má kuličkový výsuv plynulý chod po celé délce, zda nikde nedrhne a zda se zásuvka nevyklání do strany. Zkontrolujte také polohu čela a mezery vůči okolním částem nábytku.
Pokud je chod těžký, je potřeba problém řešit dříve, než zásuvku začnete běžně používat. Nejčastější příčinou bývá nepřesná šířka zásuvky, rozdílná výška pravého a levého výsuvu nebo nesouběžné upevnění. První kontrola je proto důležitým momentem, kdy lze případné chyby ještě snadno opravit.
Jak výsuvy správně seřídit
Pokud zásuvka není po první montáži dokonale rovná, není nutné ihned všechny části demontovat. U výsuvů s podélnými montážními otvory lze často provést drobné korekce polohy. Nejprve povolte příslušný šroub, posuňte mechanismus o potřebnou vzdálenost a znovu zkontrolujte chod.
Seřízení kuličkových výsuvů je vhodné provádět po malých krocích. Pokud upravíte polohu příliš výrazně, můžete odstranit jeden problém a vytvořit jiný. Po každém posunu proto zásuvku několikrát otevřete a zavřete. Sledujte zároveň, zda jsou mezery kolem čela rovnoměrné.
Je také důležité určit skutečnou příčinu problému. Pokud je zásuvka konstrukčně příliš široká nebo úzká, samotné posunutí výsuvu nemusí stačit. Stejně tak nelze seřízením napravit výrazně zkroucený korpus. Správné seřízení zásuvkových výsuvů funguje jako jemná korekce přesně provedené montáže, nikoli jako náhrada za nepřesně vyrobené díly.
Nejčastější chyby při montáži
Jednou z nejčastějších chyb je nesprávná montážní vůle kuličkových výsuvů. Pokud je zásuvka jen o několik milimetrů širší, než má být, výsuvy jsou při pohybu tlačeny proti bokům korpusu. To vytváří odpor a může dlouhodobě zvyšovat opotřebení. Příliš úzká zásuvka naopak může mít nepříjemnou boční vůli.
Další častou chybou je rozdílná výška levého a pravého výsuvu. Problém může vzniknout také tehdy, když je jedna strana namontovaná mírně šikmo. Výsuvy pak nejsou souběžné a mechanismus se během otevírání snaží zásuvku vést dvěma různými směry. To se obvykle projeví drhnutím zásuvky nebo výrazně větší silou potřebnou k pohybu.
Chybou je také okamžité pevné dotažení všech šroubů bez první funkční zkoušky. Výhodnější je nejprve mechanismus uchytit, vyzkoušet jeho chod a teprve poté dokončit upevnění. Pozornost si zaslouží také délka použitých šroubů. Nevhodně dlouhý šroub může projít materiálem, zatímco příliš krátký nemusí zajistit dostatečně pevné uchycení. Kontrola a správné seřízení výsuvů pomáhají tyto problémy odhalit ještě před běžným používáním.
Nosnost a délka kuličkových výsuvů
Správná montáž začíná už při výběru vhodného výsuvu. Nosnost kuličkových výsuvů musí odpovídat předpokládané hmotnosti zásuvky včetně jejího obsahu. Jinou nosnost potřebuje malá zásuvka na kancelářské potřeby a jinou hluboká zásuvka určená pro těžké nádobí nebo nářadí.
Je vhodné počítat také s určitou rezervou. Dlouhodobý provoz těsně na hranici maximální nosnosti může znamenat vyšší namáhání mechanismu. Zároveň je potřeba respektovat způsob, jakým výrobce deklaruje nosnost konkrétního systému. Technické parametry se mohou lišit podle délky, konstrukce i typu výsuvu. Pro běžné zásuvky lze využít například kuličkové plnovýsuvy 45 kg, zatímco pro těžší technické použití jsou určeny výsuvy s vyšší nosností.
Stejně důležitá je délka výsuvu. Ideálně by měla odpovídat hloubce zásuvky a prostoru uvnitř korpusu. Příliš krátký výsuv nevyužije plně možnosti hlubší zásuvky, zatímco příliš dlouhý se do korpusu jednoduše nevejde. Správná kombinace délky, nosnosti a přesné montáže vytváří základ pro spolehlivou funkci.
Údržba výsuvů po montáži
Po správné instalaci nevyžadují kvalitní kuličkové výsuvy obvykle složitou údržbu. Přesto je vhodné jejich stav čas od času zkontrolovat. Při používání se mohou postupně uvolnit montážní prvky nebo se do mechanismu dostanou prach, piliny a další nečistoty. Pravidelná údržba výsuvů pomáhá zabránit tomu, aby drobný problém ovlivnil celý chod zásuvky.
Mechanismus je vhodné udržovat čistý a nepoužívat bez doporučení výrobce agresivní čisticí prostředky. Stejně tak není dobré automaticky aplikovat jakékoliv mazivo. Některé výsuvy jsou z výroby opatřeny mazáním, které je navrženo na dlouhodobý provoz. Nevhodný prostředek může zachytávat nečistoty nebo negativně ovlivnit funkční části.
Velký vliv na životnost má také způsob používání. Zásuvku není vhodné dlouhodobě přetěžovat nebo násilně zavírat, pokud začne drhnout. Jakmile se objeví změna chodu, je lepší zkontrolovat upevnění a seřízení výsuvů. Správná montáž a údržba kuličkových výsuvů společně s jednoduchou průběžnou péčí umožňuje mechanismu spolehlivě fungovat po dlouhou dobu.
Závěr
Montáž kuličkových výsuvů není při dodržení správného postupu složitá, vyžaduje však přesnost a pečlivé měření. Základem je správná šířka zásuvky, dostatečná montážní vůle a souběžné upevnění pravé a levé strany. Stejně důležitá je správná nosnost výsuvu a délka výsuvu odpovídající konkrétnímu použití.
Nejvíce problémů vzniká kvůli drobným nepřesnostem, které se při pohybu zásuvky násobí. Proto se vyplatí každou fázi před definitivním dotažením zkontrolovat a zásuvku několikrát vyzkoušet. Správně namontovaný kuličkový výsuv by měl pracovat plynule, bez zadrhávání, výrazných vůlí nebo nutnosti používat nadměrnou sílu.
Pečlivá montáž se projeví nejen na komfortu používání, ale také na životnosti celého mechanismu. Pokud jsou výsuvy správně zvolené, přesně upevněné a nejsou dlouhodobě přetěžované, mohou spolehlivě sloužit po mnoho let. Právě spojení kvalitního nábytkového kování, správného seřízení a přesné montáže je základem funkční zásuvky, která bude dobře fungovat při každodenním používání.
